Centre de poussée

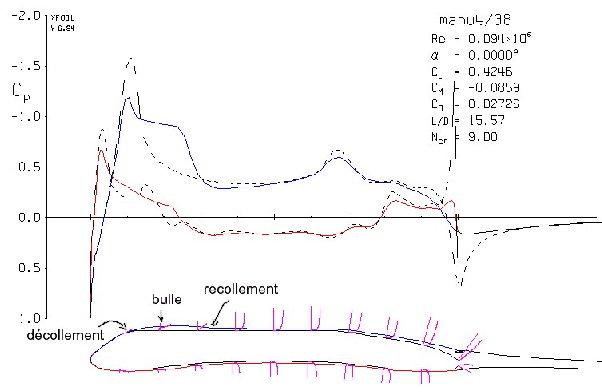

Un calcul avec Xfoil sur le 1^er profil ("manu4_38") à  ${\cal R}=93954$ donne :

$C_z=0.4246$

Cx=0.02726

Cm=-0.0859

L'approximation réalisée par interpolation linéaire était réaliste vu que l'on commet une erreur inférieure à 1%.

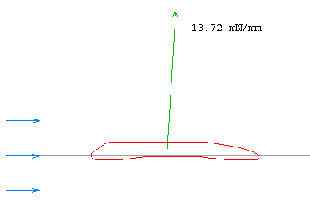

On peut déduire de ces résultats la position du point d'application de cette force : on trouve $0.452 c_1$.

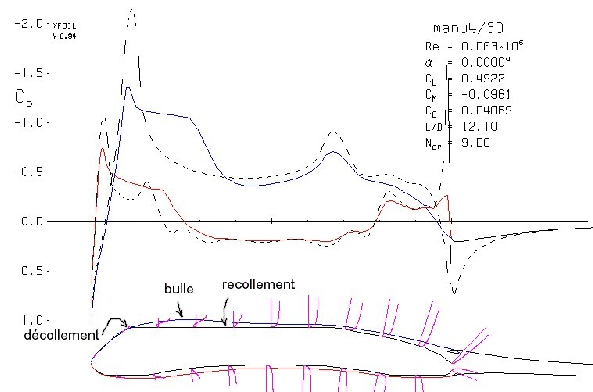

Un calcul avec Xfoil sur le 2^nd profil ("manu4_30") à  ${\cal R}=63178$ donne :

$C_z=0.4922$

Cx=0.04069

Cm=-0.0961

L'approximation réalisée par interpolation linéaire était réaliste vu que l'on commet une erreur inférieure à 1.7%.
On peut déduire de ces résultats la position du point d'application de cette force : on trouve $0.445 c_1$.

Sur les dessins précédents, les forces sont positionnées et inclinées correctement mais il ne faut pas comparer la grandeur de la force des 2 dessins : les intensités de force ne sont pas à la même échelle sur les 2 dessins.

Voilà ce que l'on peut s'amuser à faire théoriquement.
Mais toute théorie n'est validée que si elle est vérifiée expérimentalement ...
