| Nom du boom | Caractéristiques de fabrication et de vol | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

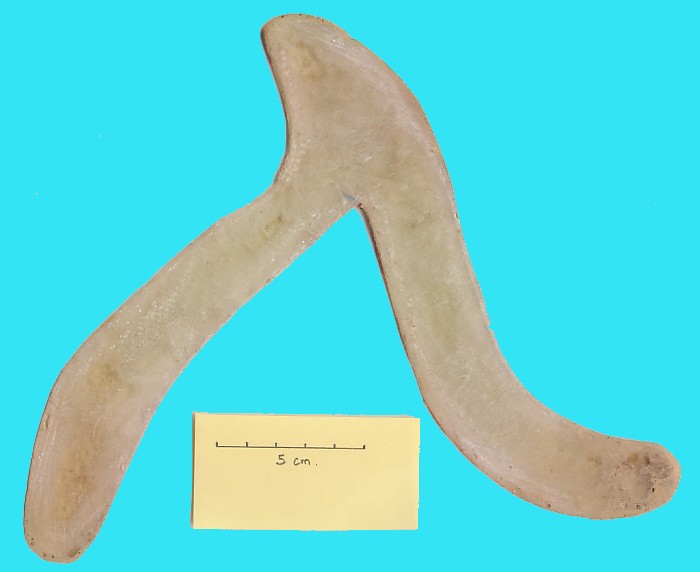

Elf  Plan de Matei Campan |
Fabrication pas soignée : 3 couches CDC :
2.7 à 3.7 mm (44.2 g), 2.6 à 3.5 mm
reponcé (43.9 g) Par vent léger, vol légèrement montant d'une portée de 35 à 40 m avec retour précis. Reponcé : par vent très faible, retour précis en lançant AZ 0° mais pas trop positif sinon il monte de trop et revient derrière avec une fin de trajectoire en "S". Par vent moyen+, beau vol mais retour 15 m derrière. Par vent hyper faible, en lançant sans forcer, beau vol de 35 m avec bon retour. |
|||||||||||||||

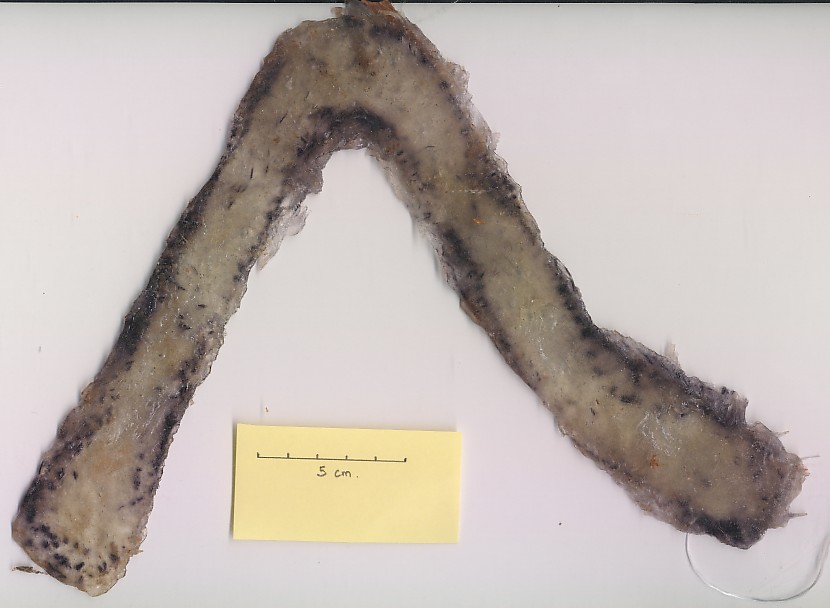

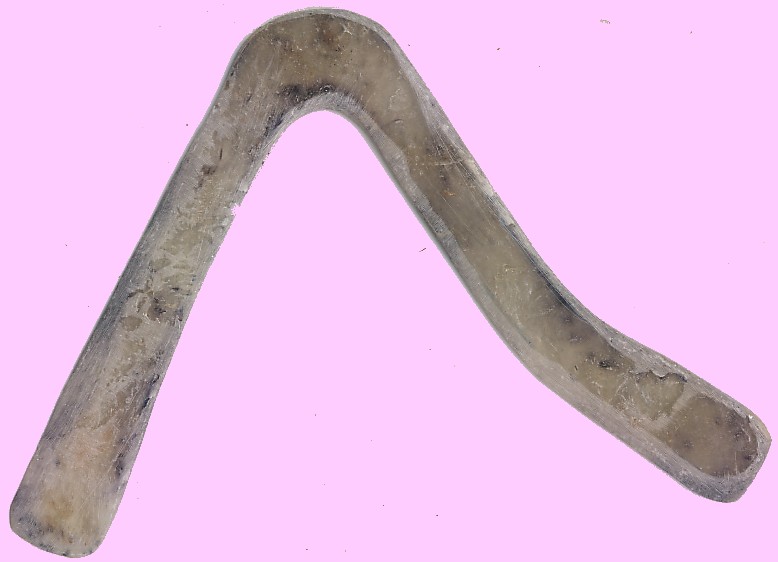

Hook
Plan de Georgi Dimantchev |
Laissé à la cave par 15°C
environ : démoulé après 15h environ et
pas encore dur au bout de 96h ! 3.3 à 4.5 mm (56.6 g) Essayé par grand vent : bon effet malgré un retour 40 m derrière un peu à gauche. Par vent très léger : bon vol de 35 m mais fin de trajectoire rectiligne. Reponcé (52.8 g), par vent moyen+, tourne très tôt et revient loin derrière. Par vent hyper faible, en lançant sans trop forcer, beau vol de 35-40 m avec bon retour (éventuellement à gauche). |
|||||||||||||||

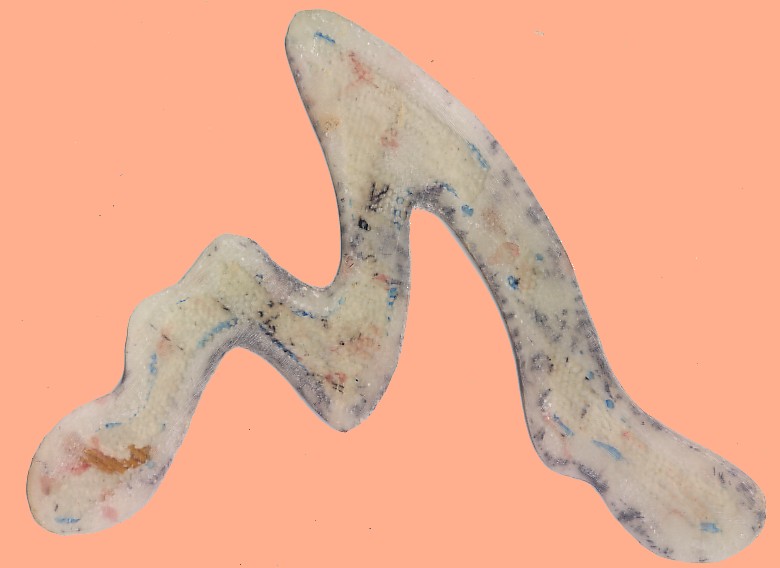

Thinking  Plan de Pierre Kutek |
Moulé dans du Forex 3mm à l'heure
h avec 3 couches de fibre CDC (2.1 à 2.9 mm, 42.3 g) et
beaucoup de résine, laissé dehors au soleil
jusqu'à h+4 puis mis devant la cheminée
à 28°C +-5°C jusqu'à h+20,
décollé puis placé à
20°C entre 2 planches. Pierre Kutek :"Thinking est une forme montante , n'aime pas le vent . j'avais publie le plan de la version en verre/epoxy , mais c'est mon toile bakélisée qui vole le mieux finalement." Essayé par grand vent, ça va pas : il monte de trop et redescend à la vertical : pas de bobo ! Epoxy résistant ! Par vent très léger : lancer incliné (sinon va tout droit), il a du mal à faire une belle courbe et à revenir... à plomber ? Avec 1 couche suplémentaire D et poudre de plomb (3 mm à 3.2 mm), par vent très léger, vol montant et retour pas terrible. Un peu de résine et limaille de plomb remis par dessus et encore un peu de résine : ép. 3.1 à 3.5 mm , 59.7 g Reponcé un peu : 59 g. Retaillé et reponcé : vol de 35 m revient mais l'arrivée est dans le dos (par léger vent) et trop violente |
|||||||||||||||

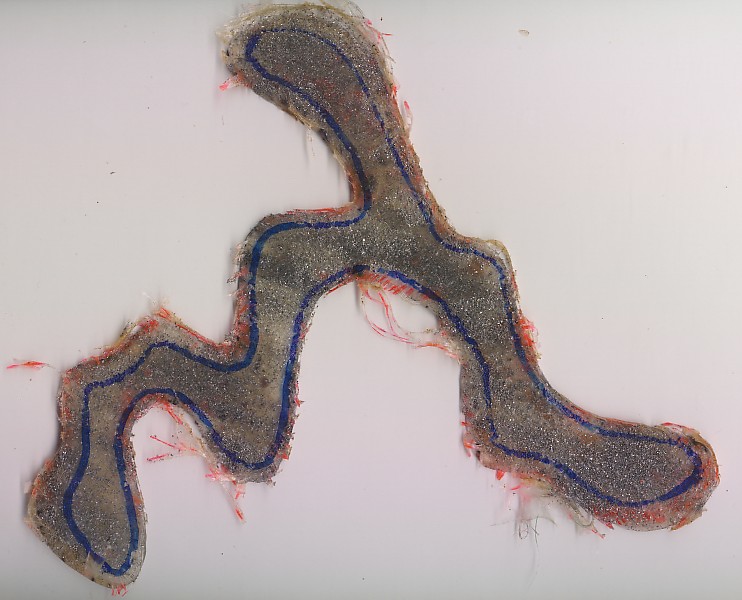

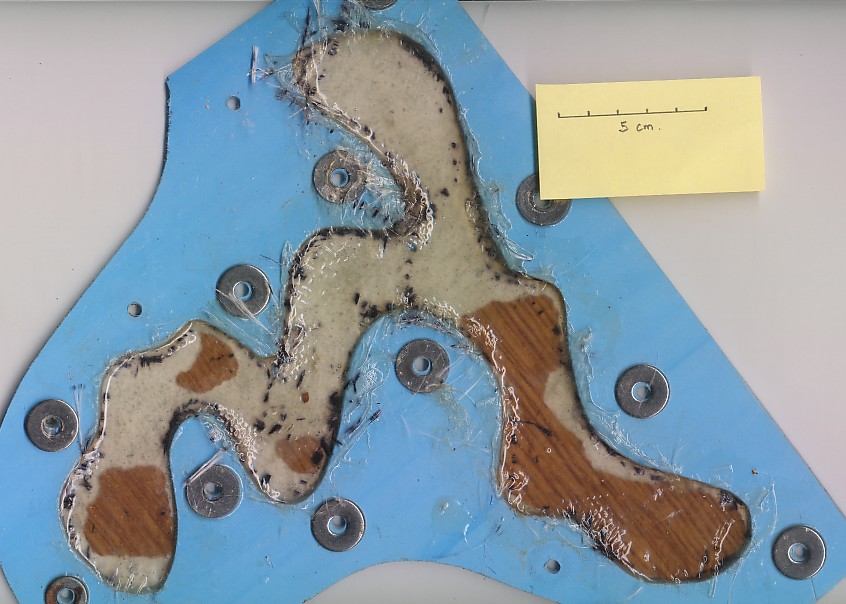

Dancing    Plan de Pierre Kutek |
Fabriqué comme Thinking mais moule en forex
4mm : 3 couches CDC (2.6 à 3 mm , 40.7 g). Pierre Kutek :"Dancing est un boom qui vole en principe au ras du sol , il a même tendance à le toucher. Par contre , gaffe au profil , cette forme nécessite des réglages très précis." Essayé par grand vent, ça va pas : il monte de trop et redescend à la vertical : pas de bobo ! Epoxy résistant ! Par vent très léger : lancer vertical, il revient à peine après un vol elliptique et finit sa courbe violemment en "S". 1 couche de fibre rajouté et saupoudrage de limaille de plomb (3.1 à 3.4 mm , 47.8 g) ! Essayé par vent moyen : Pour 1 vol correct, 7 échecs. En lançant incliné, il va à +50 m après une première moitié de vol au ras du sol et une second moitié en vol montant puis un retour qui peut être parfait avec une petite descente finale en hélico lent ou décevant (trop à gauche ou fin de vol en "S"). En lançant trop vertical, il chute à mi parcours. Par vent hyper faible, en lançant incliné, beau vol mais le retour est trop juste : manque 20 m. J'ai réussi à le dompter par vent moyen : AZ = 5°, 60°/vent, lancé incliné mais pas en forçant à fond : 2 fois 3 RC. Reponcé et peint 46.5 g.: épaisseur 3.4 mm Encore 2* 3RC et 2* 10RC : superbe mais avec vent moyen. |
|||||||||||||||
Competition V Plan de Georgi Dimantchev |
Moulé dans du Forex 3mm avec 7 couches
CCDDDCC de fibre et très peu (trop peu : fabrication non
réussie) de résine et plaqué entre 2
planches (3 à 3.6 mm , 45.9 g). Par vent moyen+, amorce tout juste sa courbe mais pas assez essayé (trop de pluie en Bretagne). Par vent hyper faible, en lançant incliné, vol tout juste correct mais le retour est trop juste : manque 20 m. Couche de fibre en vrac + résine à la va vite, reponcé : 47.8 g : très bien par vent léger : 40 m retour correct. |
|||||||||||||||

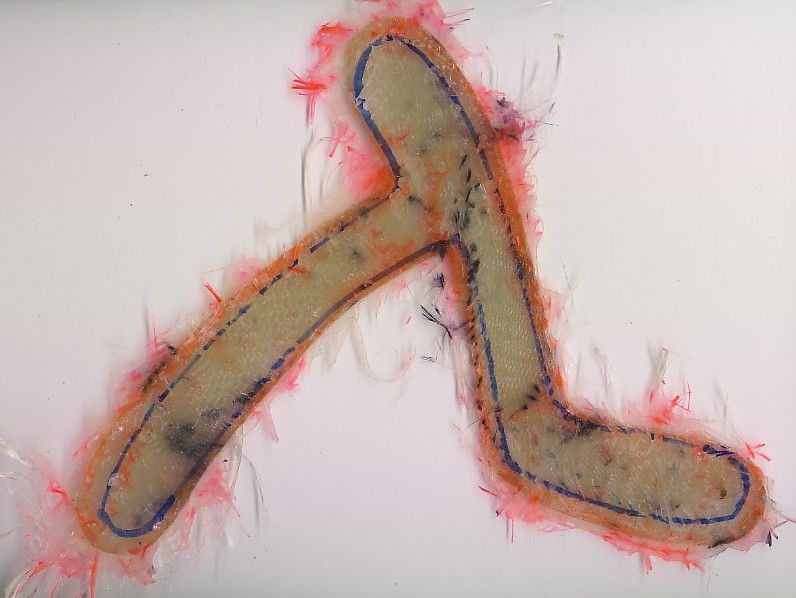

Kaktus Plan de Georgi Dimantchev ou Matei Campan |
Moulé dans du Forex 3mm avec 8 couches de
fibre CCDCDCCD et très peu (trop peu : fabrication non
réussie) de résine et plaqué entre 2
planches (3.5 mm , 3.4 mm poncé : 52.4 g). Par vent moyen+,
lancer pas trop vertical, beau vol avec retour 15 m derrière
à gauche. Un peu de résine remis par dessus et sur les bords et encore un peu de fibre + résine. Reponcé : 57.5 g : Très bon voir parfait. |
|||||||||||||||

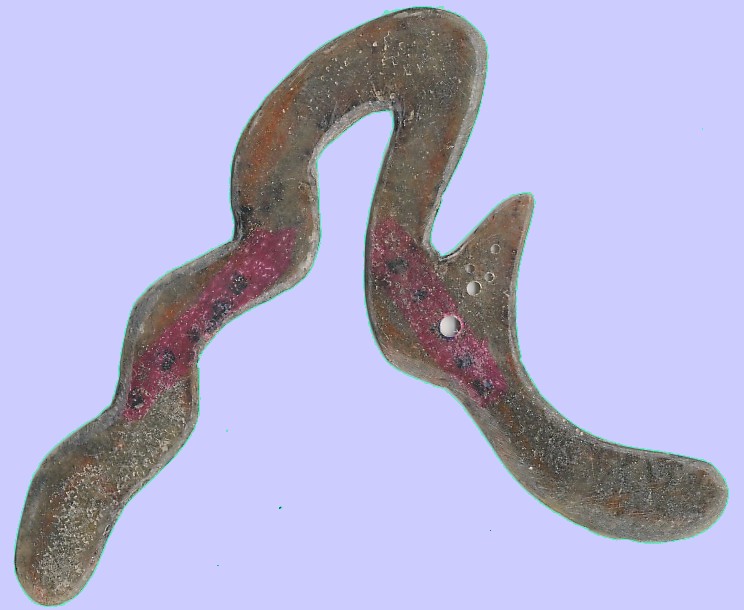

Kayabonga 2  Plan de Pierre Kutek 6 couches, 2.7 à 3.0 mm, 56.8 g. |
Moulé dans du CPL Okoumé 3mm avec
4 couches CDDC de fibre et suffisament de résine et 2
saupoudrages de Pb et plaqué entre 2 planches mais
démoulé au bout de 12 h avant la fin de la
polymérisation (ERREUR) : ça l'a tordu ! Va tout
droit ! 1 couche de fibre + résine rajoutée par dessus et une autre par dessous et limaille de plomb et déco papier de soie (63 g). Reponcé, percé 7mm*1+4.5mm*1+3mm*3 : 60.4 g. Par vent moyen, vol elliptique et retour parfois un peu violent et incertain. Reponcé, percage agrandit 7mm -> 9 mm, 4.5mm -> 6 mm : 57.8 g. Par vent nul le retour n'est pas assez marqué. Par vent moyen-, lancer AZ 20°, vol elliptique et parfois retour en descente hélico lent : outsider en acro ? Un peu moins de matière au coude : vol pas trop mal en lançant par pale de suite mais montant par vent léger mais pas aussi bien que son cousin le "Kayabonga" de Pierre Kutek. ép. 3 mm mais 2.7 mm en bout de pale d'attaque: 56.5 g. Reponcé sous pale d'attaque, par vent léger en lançant, sans trop forcer, par pale d'attaque AZ=20° 45°/vent, vol haut de 40 m et bon retour un peu devant. 56.8 g peint. Par vent moyen, vol montant et bon retour avec descente en cheminée en lançant par pale d'attaque. Bon Aussie Round par vent moyen-. |
|||||||||||||||

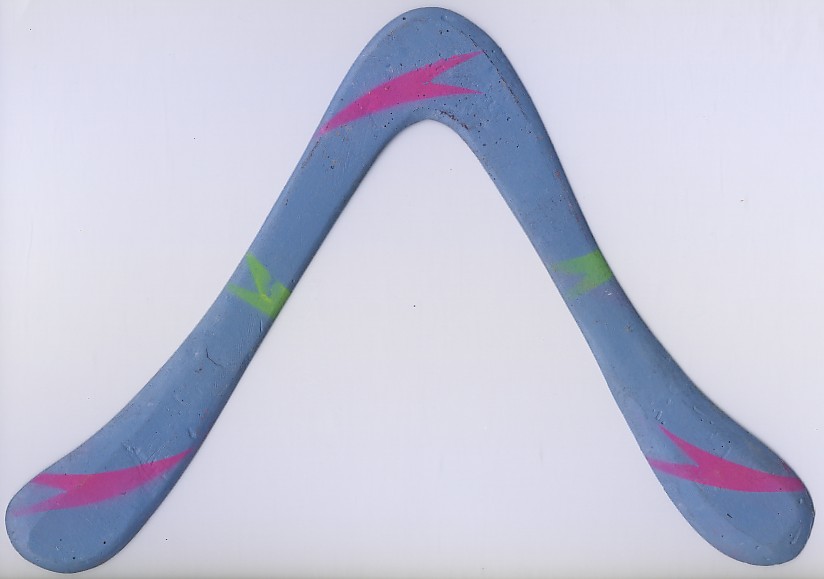

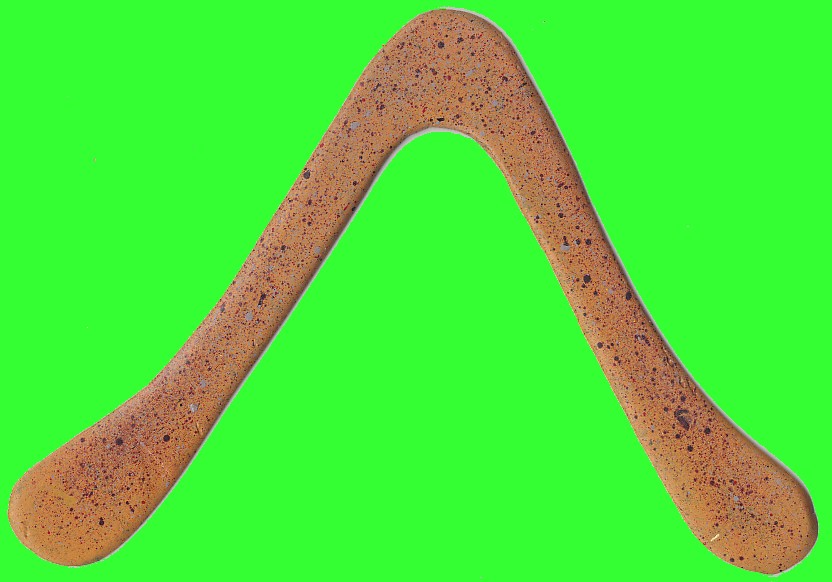

Devex  Plan de Ola Wahlberg 6 couches, 3 à 4 mm, 55.5 g. |
Moulé dans du CPL Okoumé 3mm avec
4 couches CDDC de fibre et suffisament de résine et 2
saupoudrages de Pb et saupoudrage de boulettes de ... et
plaqué entre 2 planches (très peu de manque de
résine (de trous) : presque parfait !): 2.2 à 2.6
mm Par vent très léger, en lançant vertical, il amorce un début de courbe mais il va trop loin (60 m) ! Le terrain de foot n'est pas assez grand ! Par vent très léger, en lançant incliné, il monte, tourne et revient trop peu. 2 couches de fibre + résine rajoutées par dessus et limaille de plomb et déco papier de soie (56.6 g) : PS/Coude/PA (peint) : 3.1/3.4/3.9/3.4/3.1 mm. Reponcé : 55.2 g il vole bien et loin avec un retour un peu devant par vent léger à moyen. Superbe boom pour Aussie Round par vent moyen et moyen-. Pas réussit par vent moyen+ ?! Peint : 55.5 g. Aussie Round Rennes 2002 (46 pts) retour devant trop à gauche : 1 seul retour à 8 m ! Superbe boom pour Aussie Round par vent moyen- : descente finale en cheminée parfaite. |
|||||||||||||||

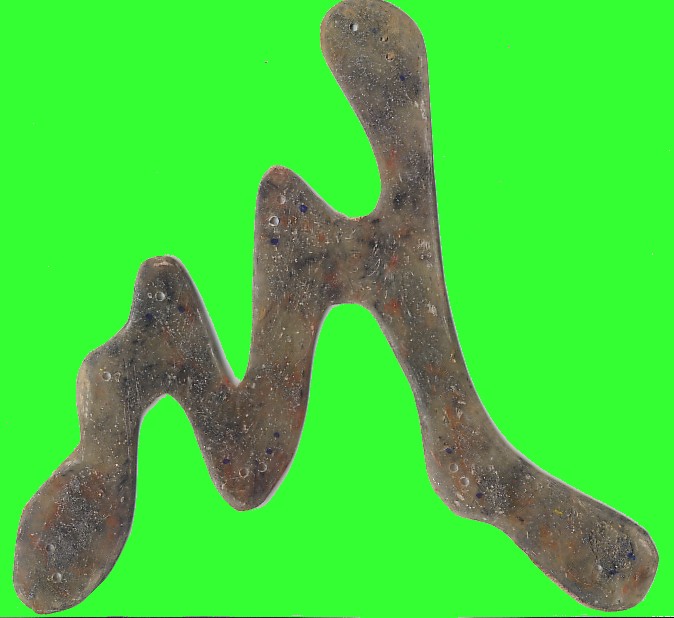

Pacific Beach "tassé" Plan non respecté de Pierre Kutek 5 à 6 couches, 2.5 à 3.2 mm, 53.3 g. |
Moulé dans du CPL Okoumé 3mm avec
5 couches DDDDD de fibre et suffisament de résine et
saupoudrage de Pb (ne pas mettre la limaille dans le pot de
résine mais saupoudrer la résine) et
plaqué entre 2 planches avec une force trop importante (1
seul boom pour 15 kg) difficulté à
décoller ( 2.0 à 2.9 mm : 51.6 g) Reponcé et percé de 13 trous de 3 mm : 50.3 g. Vol montant 30 m et bon retour pour acro. + 14 trous de 3 mm : 49.9 g. Par vent nul le retour n'est pas assez marqué. 1 Plomb aux 2 pales + 1 couche de fibre+résine aux 3 pales : ép. 2.5 au coude à 3.2 au pales, 53.3 g. Le vol n'a pas changé : lancer AZ 30° : acro ? Chanfrein et bord de fuite augmentés au coude et à la pale d'attaque 51.1 g : vol bien mais à améliorer ou à voir avec du vent. Eventuellement précision par vent fort ! Un peu de résine rajoutée au coude qui passe à 2.7 mm. PS/Coude/PA : 3.1/2.7/2.7/3.1/3.0 mm. Retour relativement précis par vent moyen en lançant AZ=15°. |
|||||||||||||||

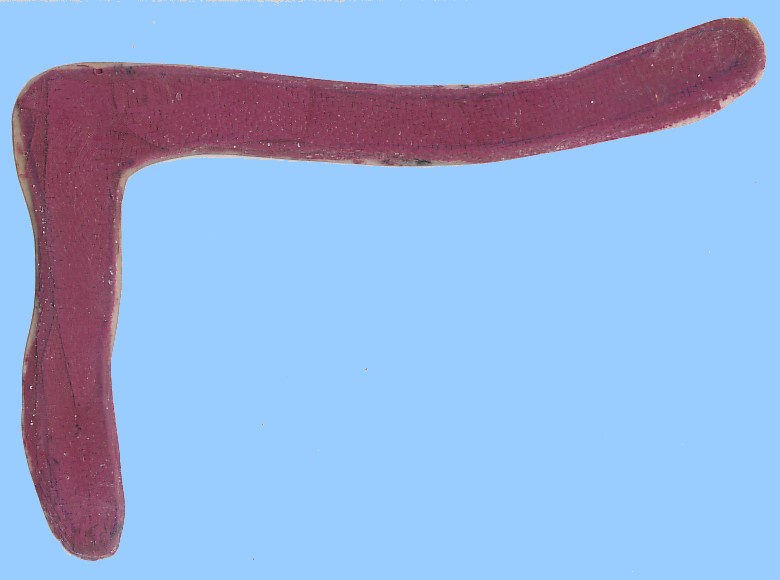

Sam de Didier Bonin |
Moulé dans du Forex 3mm avec 3 couches DDD
de fibre peinte et suffisament de résine : 1.3 mm en pale
d'attaque, 1.8 mm en pale de suite et 2.1 mm au coude, 30.5 g non
profilé, 28.4 g profilé : je n'arrive
à rien avec ... Manque de rigidité ? Un peu de matière enlevée et bords de fuite augmentés. Par vent moyen+, 1 vol pas trop fluctuant mais chute 160 m derrière. Reponcé : 24.3 g. |
|||||||||||||||

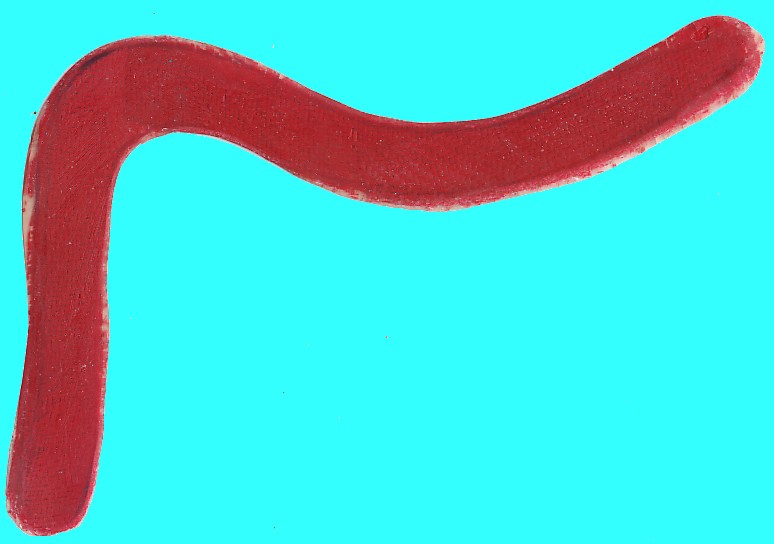

Snake de Ola Wahlberg |
Moulé dans du Forex 3mm avec 3 couches DDD
de fibre peinte et suffisament de résine : 1.2 mm en pale
d'attaque, 1.5 mm en pale de suite et 1.7 mm au coude, 26 g non
profilé, 24.6 g profilé : je n'arrive
à rien avec ... Manque de rigidité ? Un peu de matière enlevée et bords de fuite augmentés ... reponcé ... 21.0 g. Vol de 15" ! |
|||||||||||||||

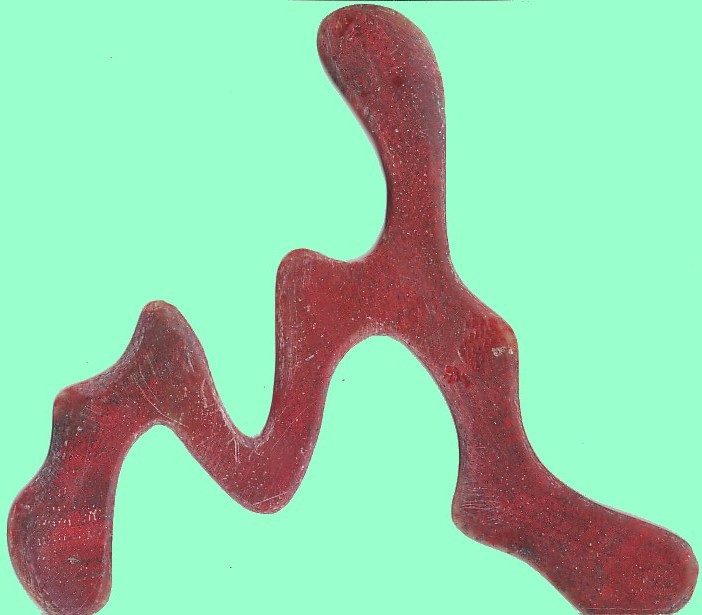

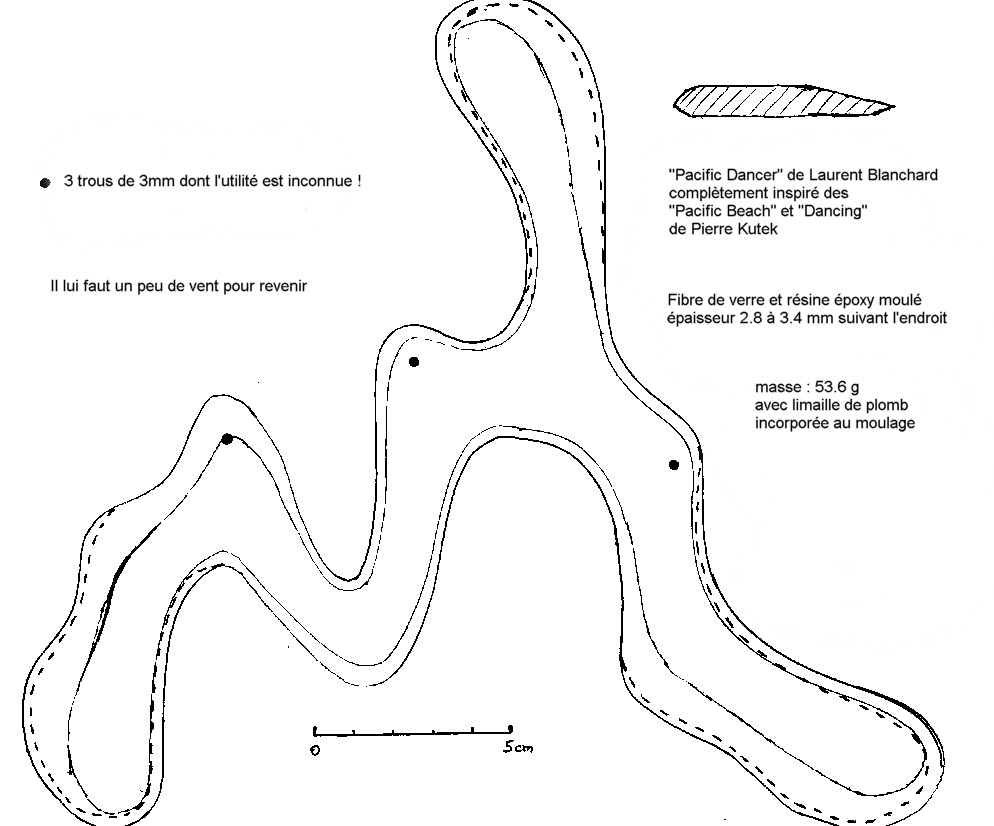

Pacific Dancing Plan inspiré du Pacific Beach et du Dancing de Pierre Kutek 5 couches, 2.9 à 3.3 mm, 53.6 g. |
Moulé dans du Forex 4mm avec 5 couches CDDDC
de fibre peinte + bouts de fibres en bout des 3 pales + limaille de
plomb ( 2.9 à 3.3 mm : 69.2 g) : va tout droit ou presque
sur 40 m et revient sur 2 m ! Beaucoup de matière enlevée (62.7 g), pale d'attaque diédrée je ne sais pas comment ?, par vent léger à moyen, vol montant de 30 m et retour précis du même style que "Pacific Beach" mais ne va pas aussi loin que "Dancing" ! Mis sur le côté de la cheminée 5 mn pour oter le dièdre. Par vent faible, va loin mais ne revient pas assez : lancer incliné comme "Dancing". Un peu de matière otée en zone centrale sur pale d'attaque : 60 g. Par vent moyen+, belle courbe de 40 m mais chute dans son retour à 20 m devant à gauche ! Un peu de matière otée sur pale d'attaque, reponcé un peu, 3 trous de 3 mm : 53.6 g. PS/Coude/PA : 3.4/2.7/3.3/3.0/3.3 mm. Il lui faut du vent pour revenir complètement, sinon le vol est bien circulaire et à hauteur constante. Lancer à 50°/vent fort ou 70°/vent moyen, AZ 0°. 35 pts à Nantes 2002 par vent fort avec retour à gauche. 33 pts avec que 4 lancers (1 lancer avec Aphrodite qui m'a donné 0) à Beauregard 2002 par vent fort mais non uniforme :
Pas de réussite par vent moyen ... reponcage léger sous le bord de fuite de la pale de suite. Les 2 défauts de résine bouchés : 53.7 g , toujours aussi beau vol. |
|||||||||||||||

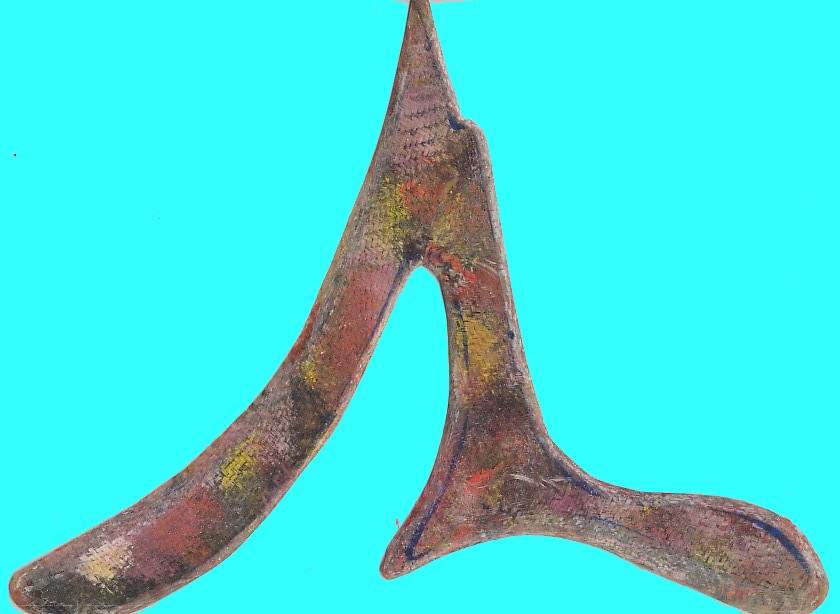

Hulk   Plan de Pierre Kutek 5 couches, 2.0 à 2.6 mm, 42.1 g. 6 couches, 2.7 à 3.1 mm, ... g. |
Moulé dans du Forex 4mm avec 5 couches DDDDD
de fibre peinte + limaille de plomb, placé devant la
cheminée pas très chaude et peu de temps,
à 19°C 20h puis devant cheminée 8h puis
démoulé sans difficulté au bout de 30h
mais la résine est encore molle, plaqué entre 2
planches avec masse 15 kg, toujours pas durci en 48 h, manque de
rigidité au bout de 72 h. ép. 2.6 mm sur pale de
suite, 2.3 mm sur pale d'attaque et 2 mm au coude : 46.6 g
après un début de ponçage grossier :
intrados non poncé. Il manque de rigidité ! Par vent moyen-, vol montant et un peu de retour mais pas génial. Profil reponcé, troué : 42.8 g. Beau vol de 30 m avec fin de vol montant et descente en hélico un peu fluctuante. L'ajout de masse, aux 3 pales, minimise les mouvements oscillants lors de sa descente ? Placé au four à 130° pendant 30 mn. Micro ponçage : 42.1 g. 1 couche de fibre placée partout : raccordement et chevauchement au coude. Placé à la cave 19°C avec masses de (13+...) kg sur 2 boom durant 36 h : état de surface impec ... g, P.A passe de 2.3mm à 2.8mm, Coude passe 2mm à 2.7mm, P.S. passe de 2.6mm à 3.1mm soit 0.35mm à 0.5mm par couche. 3 Plombs, 55.7 g, bon vol de 35-40 m et assez bon retour en lançant AZ 0, vertical à 50*/ vent moyen ... reponcé léger. PS/Coude/PA : 3.2/3.0/2.7/3.0/4.0 mm. |
|||||||||||||||

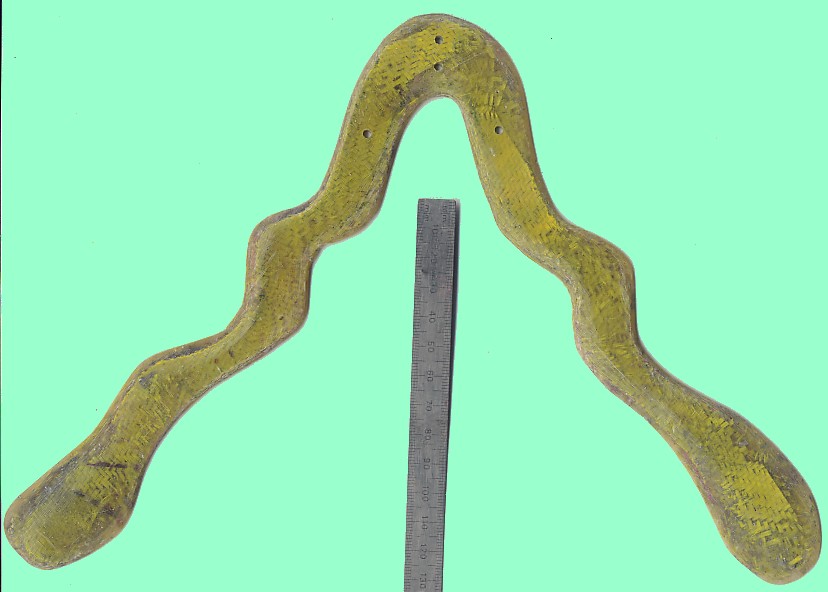

Toc'h Pen Plan de Renan Guillou 5 couches, 2.9 à 3.4 mm, 38.7 g. |
Moulé dans du Forex 4mm avec 5 couches DDDDD
de fibre peinte + limaille de plomb, laissé à la
cave (pas trop humide) 24h avant de démouler sans
difficulté mais la résine est encore molle,
plaqué entre 2 planches avec masse 20 kg. Il a pris du
dièdre <0 ! La fabrication paraissait
ratée car la polymérisation a durée
longtemps, plaqué entre 2 planches pendant 1 semaine
à la cave. Epaisseur 2.9 à 3.4 mm : 39.3 g (avec
4 trous de 3 mm). Beau vol de 40m et fin de vol un peu montant par vent léger en lançant fort. Placé au four à 130° pendant 30 mn. Micro ponçage : 38.7 g. Plombés aux 2 pales et au coude : 45.6 g : vol bien mais montant par vent moyen+. Très bons vols et retours par vent moyen et moyen- en lançant sans trop forcer AZ=5°, 45°/vent : pour Aussie Round. PS/Coude/PA : 3.0/3.3/3.5/3.2/3.0 mm. |
|||||||||||||||
Ziva Plan de Pierre Kutek 5 à 6 couches, 2.3 à 3.6 mm, 46.9 g. |
Moulé dans du Forex 4mm avec 4 couches DDDD
de fibre peinte + limaille de plomb, mis devant la fenêtre
(~22°C) avec masse de 20k pendant 48h avant de
démouler : épaisseur 1.5 à 2 mm. Non ébavuré (erreur) et rajout d'une couche et mal plaqué entre les planches dans son moule : zone manquante de résine. Ebavuré et bouchage à la résine des zones manquant de résine : mal fait ; il y a encore des manques de résine. 2.3 à 4 mm : 50.2 g. Relimé : 47.9 g. Placé au four à 130° pendant 30 mn. Relimé 46.9 g. Pas assez de retour. Zone centrale retaillée et diminuée d'épaisseur 43.6 g et ... à ... mm : vol trop montant et retour hyper violent ! |
|||||||||||||||

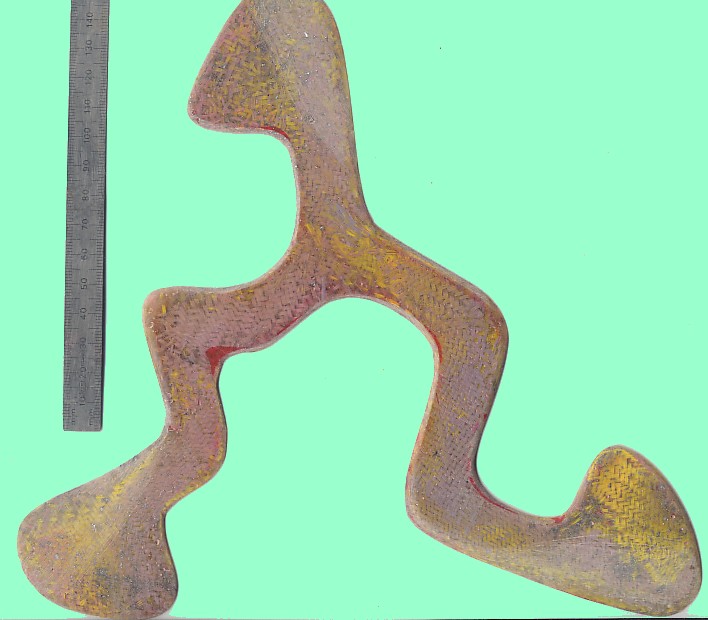

Sheikh Yerbouti Plan de Pierre Kutek 5 couches, 1.7 à 3 mm, 34.4 g. 7 couches non complètes, 2.3 à 3 mm, 48 g. |
Dosage résine 150. Moulé dans du Forex 4mm avec 5 couches DDDDD de fibre peinte + limaille de plomb, mis devant la fenêtre (~22°C) avec masse 20kg pendant 48h avant de démouler : épaisseur pale d'attaque 3 mm, de suite 1.7 mm, coude 1.7 mm ! 34.5 g. Etat de surface quasiment parfait. Lancer en lançant à plat sans trop forcer pour éviter les fins de vol en "S". 2 couches de fibre rajoutées à certains endroits : 48.7 g épaisseur pale d'attaque 3 mm, de suite 2.4 mm, coude 2.3 mm. Placé au four à 130° pendant 30 mn. Relimé 48 g : commence à pas trop mal voler mais manque de retour par vent très léger. Bords de fuite augmentés en largeur (47.4 g) : bon vol en lançant sans trop forcer (par pale de suite) _ sinon fin de vol en "S" _ avec AZ = 20-30°. Offert à Pierre. |
|||||||||||||||
Atlas 6 Plan de Georgi Dimantchev 5 couches, 1.8 à 2.8 mm, 34.9 g. 7 couches, 2.3 à 3.4 mm, 47.4 g. donné pour 42 g en 3.2 mm |
Dosage résine 150. Moulé dans du Forex 4mm avec 5 couches DDDDD (2 pièces par couche avec coupure en milieu de pale) de fibre peinte + limaille de plomb, mis devant la fenêtre (~22°C) avec masse de 13kg pendant 48h avant de démouler : épaisseur 2.8 mm sur les 2 pales à 1.8 mm au coude : 34.9 g. Bon vol de 40m mais retour devant par vent léger. 2 couches de fibre rajoutées : épaisseurs 3.2 mm pale de suite, 3.4 mm pale d'attaque et 2.3 mm au coude, reponcé 46.3 g : bon vol montant de 40 m et bon retour hélico lent. Plomb sur pale d'attaque : vol toujours montant. Léger chanfrein sous bord de fuite de pale d'attaque. 1 pb sous pale d'attaque : 47.6 g bon vol elliptique montant beaucoup de 50m ? et retour correct si lancer sans trop forcer sinon la fin de vol est en "S". Des plombs au coude et sur PS lui donne une fin de vol en "S". Par vent léger, retour devant après un vol de 60 m ? Argh ! Il a pris une très légère incidence négative sur la pale d'attaque ce qu'il fait qu'il va tout droit ! En lui retordant la pale, il fait un vol de 60m ? et revient précisemment après un vol montant et une descente en cheminée. Par vent léger, va loin et ne revient pas assez. Quelques trous : 47.4 g. |
|||||||||||||||

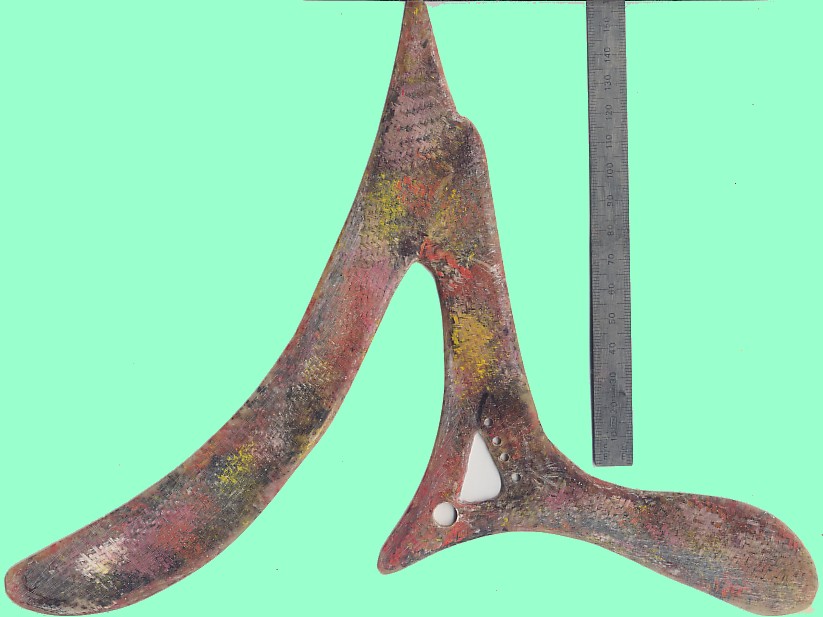

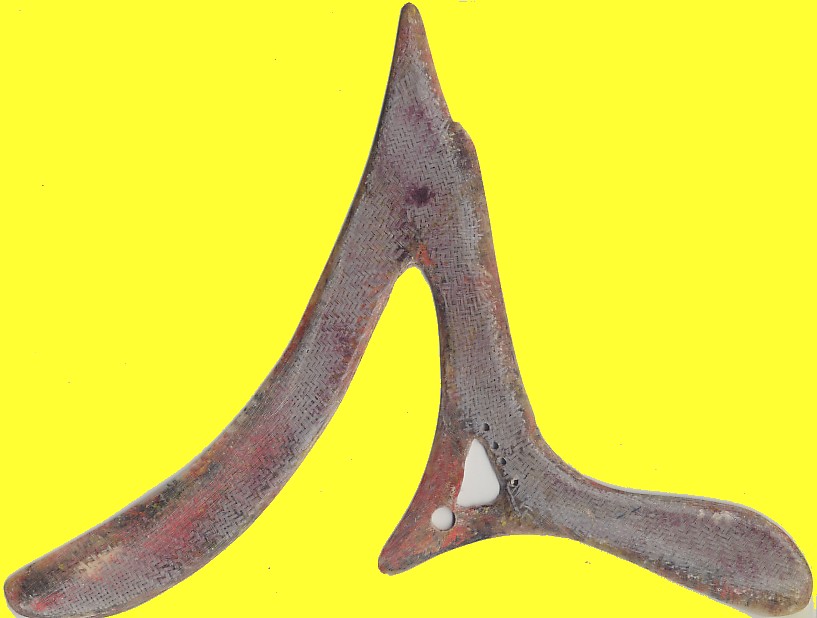

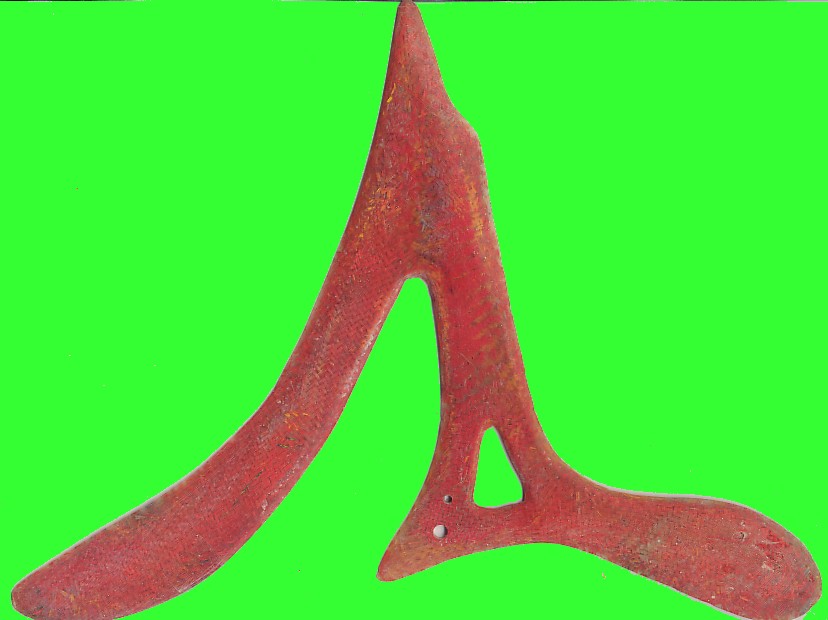

Hulk Plan de Pierre Kutek 5 couches, 1.8 à 3 mm, 43.2 g. 52.2 g peint et plombé. |
Moulé dans du Forex 4mm avec 5 couches DDDDD
de fibre peinte + limaille de plomb, placé à la
cave (mai) 24h puis 24h à 24°C. Epaisseur 1.8 mm sur
pale de suite à 2.4 mm au coude à 3 mm sur pale
d'attaque ; 45.8 g : va tout droit voire même à
droite ! Reponcé et troué 43.2 g : va toujours tout droit ! Reponcé 41.7 g : va toujours tout droit sauf en lançant très couché ! 1 à 2 couches de fibre placées sur la pale de suite qui passe de 1.8 mm à 2.5 mm (soit 0.35 mm par couche) : 44.8 g après poncage. 3 plombs : 50.2 g. vol plus loin que "son frère" mais il faut le lancer plus couché ! reponcé léger : lancer un peu moins couché. Reponcage léger : on peut le lancer plus vertical. PS/Coude/PA : 2.5/2.7/2.7/2.7/3.1 mm. Un peu de résine sur la pale d'attaque pour boucher les aspérités. Peint 52.2 g. |
|||||||||||||||

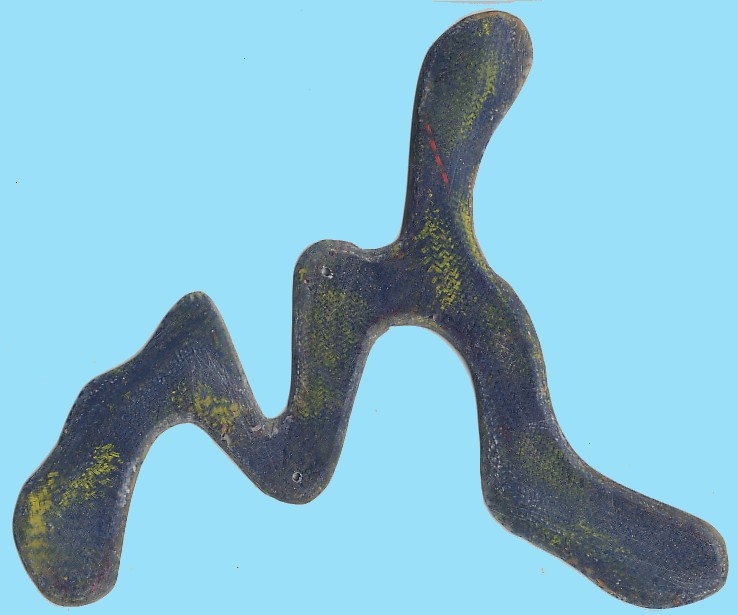

Pacific Trotter 5 couches (6 en bout de pale), 2 à 2.8 mm, 46.4 g. 8 couches (pas partout!), 3.0-3.2 mm, 56 g. |
Moulé dans du Polycarbonate de 3mm avec 5
à 6 couches DDDDD de fibre peinte + limaille de plomb,
placé à 20°C avec masse de 13 kg et
démoulé sans trop de problème au bout
de 36h mais beaucoup de résine a
débordée du fait de la faible
épaisseur du moule (?) par contre l'état de
surface du boom au contact du polycarbonate (extrados) est presque
parfait. Un peu profilé : 46.4 g. Rajout de 3 couches de fibres sur pale d'attaque et au coude et 1 sur pale de suite, placé à la cave 19°C avec (13+...) kg sur 2 boom durant 36h. P.A. passe de 2mm à 3mm, coude passe de 2mm à 3.1mm et P.S. passe de 2.8mm à 3.0-3.2mm soit 0.35mm par couche rajoutée : 56 g. Bon vol montant de 40 m et bon retour. Coude dièdré par le soleil ce qui rend le vol plus elliptique et plus montant donc pas bon ! Mis sur papier alu sur radian de cuisinière encore chaud mais éteint : boom ramoli puis remis à plat sous dico : dièdre oté. Un peu de matière otée sur bord de fuite du coude : par vent léger, bon vol montant de 40-50 m et bon retour en lançant AZ 10°, 45°/vent sans trop forcer sinon fin de vol en "S". Par vent moyen, bon vol montant et retour un peu dans le dos. La forme est très bonne : refaire un exemplaire entre le "Pacific Trotter" et le "Pacific Dancing" ... Reponcé : 55.8 g. PS/Coude/PA : 3.3/3.0/3.1/3.2/3.0 mm. Un peu de matière enlevée sur pale de coude et au centre. Par vent léger, en lançant AZ=15°, vol montant de 35-45 m et retour correct. |
|||||||||||||||

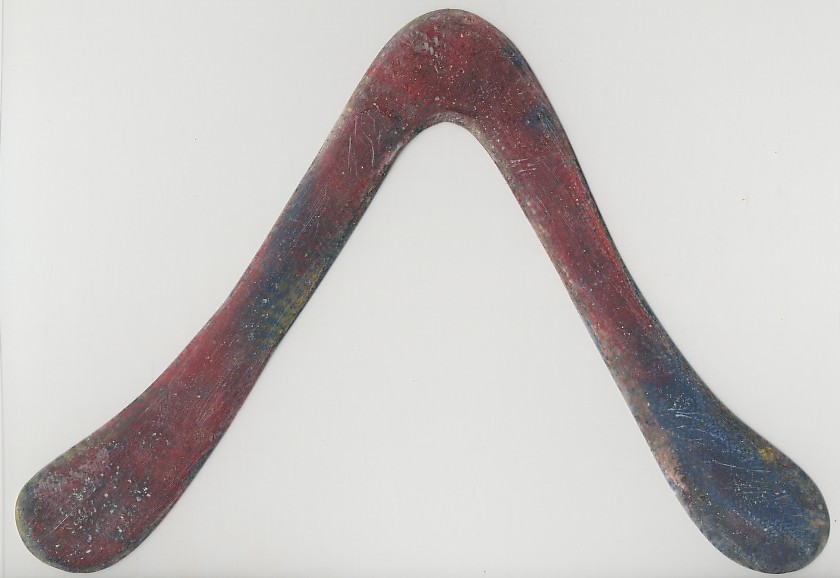

Devex   Plan de Ola Wahlberg 6 couches (+ couche de résine sur pales), 2.8 à 3.2 mm, 51.8 g |
Moulé dans du CPL Okoumé 3mm avec
6 couches CCDDCC de fibre + limaille de Pb placé
à 20°C (cave juillet) avec masse de 13 kg.
PS/Coude/PA : 2.7/3.0/2.8/2.8/3.2 mm soit 0.45 à 0.6
mm/couche. Par vent moyen+, vole bien mais revient derrière : manque un peu de masse. Rajout de résine et saupoudrage de plomb et de sable. PS/Coude/PA : 3.2/3.2/2.8/3.4/3.7 mm. Par vent faible et moyen, va tout droit ! trop de masse rajoutée, pas assez profilé ?! Reponcé (3.1/3.0/2.8/2.9/3.5 mm) : toujours tout droit, il faut le lancer incliné pour apercevoir une courbe et il va à +50 m ! Pale d'attaque reponcée en épaisseur 3.5 mm -> 3.1 mm. Bras reponcés en largeur de telle manière à augmenter le rapport inertie/masse : 44.3 g. Cela a amélioré le vol : il va moins tout droit et tourne mieux mais va très loin (+55 m) et revient trop peu en général. Un volet carton sur pale d'attaque le fait monter et revenir correctement par vent léger (44.2 g). 1 à 2 couches rajoutées en bout des 2 pales (3.8/3.0/2.8/2.8/3.7) 47.2 g. Il lui faut du vent pour revenir !? Avec du vent revient derrière. 2 g au coude et 1.2 g à chaque pale, 51.8 g peint et plombé : impec avec du vent. A confirmer. Capricieux et beaucoup moins bon que son "frère". Nouveau look : 51.9 g. |
|||||||||||||||

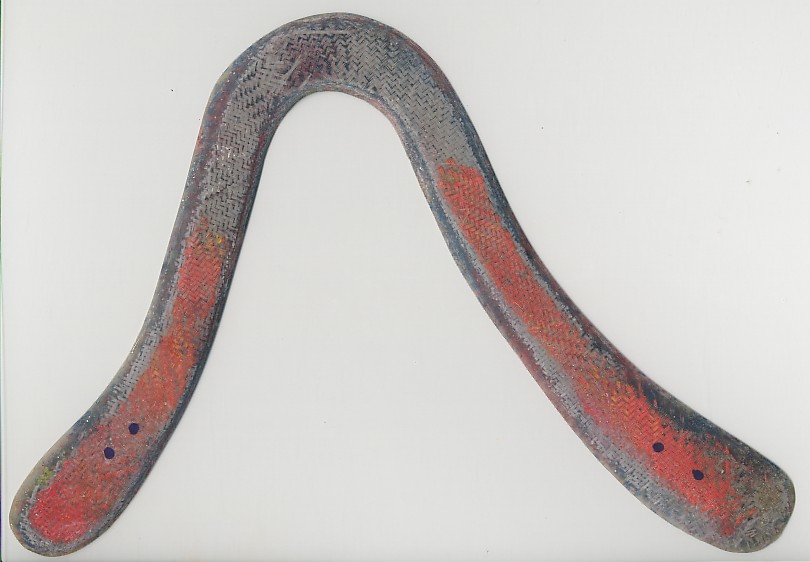

Sunziana Plan d'Eric Boretski 5 couches, 2 à 2.5 mm, 6 à 8 couches, 2.9 à 3.4 mm, 48.2 g. |
5 couches D de fibre peinte + limaille de plomb,
placé à 20°C (cave juillet) avec masse de
13 kg. PS/Coude/PA : 2.0/2.4/2.5/2.4/2.2 mm soit 0.4 à 0.5
mm/couche. Va tout droit : trop mince et trop léger ! 3 couches rajoutées aux pales et 1 au coude. PS/Coude/PA : 3.0/3.2/2.9/3.2/3.4 mm. Sans trous. Par vent léger, va loin (60m ?), tourne mais ne revient que sur 15 m ! Reponcé : vol de +55 m (j'ai mesuré : il a tapé dans les tribunes) et retour 20 m devant avec une fin de trajectoire en "S" : boom prometteur, à trouer ? Par vent moyen, quelques superbes vols avec des retours 20 m devant alors qu'il tourne encore beaucoup. 4 trous de 3 mm seulement, 48.2 g, essayé par vent moyen- à moyen : quelques chutes à mi trajectoire et quelques bons retours après un vol de +50m. Il ne faut pas le lancer trop vertical. Il tourne énormément en fin de trajectoire. Saupoudrage de sable par dessus une fine couche de résine en bout de pale d'attaque. Par vent léger, il ne revient pas assez. |
|||||||||||||||

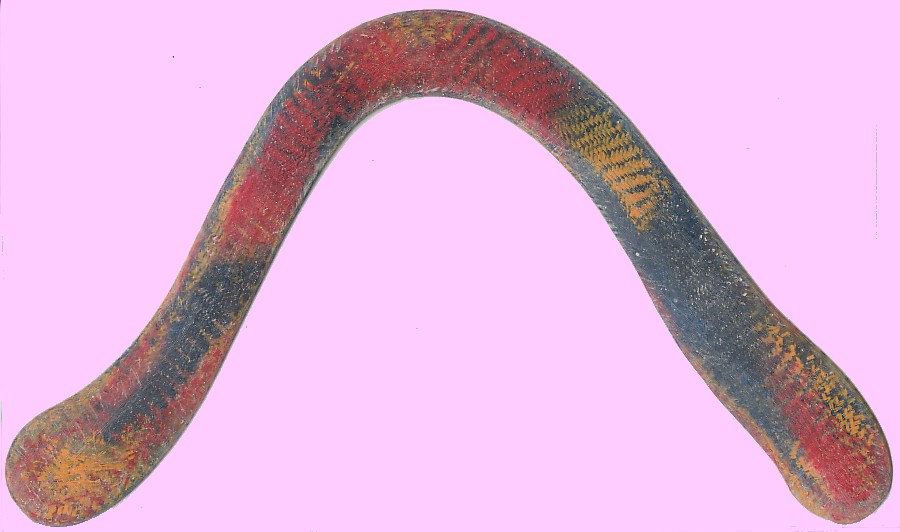

Olympus B Forme de ... (env. 15 pouces) 8 à 10 couches, 2.7 à 3.2 mm, 52.9 g. |
7 couches D de fibre peinte (la dernière
étant moins large) + limaille de plomb + 2 petites
cuillères de talc (33 ml de résine + 15 ml de
durcisseur), placé à 20°C (cave
août) avec masse de 13 kg. PS/Coude/PA : 2.5/2.5/2.3/2.3/2.3
mm soit 0.33 à 0.36 mm/couche. Pas trop poncé,
par vent léger et moyen, va à +55 m, tourne, vol
haut, revient mais finit sa course en "S" ou en hélico lent.
Envergure trop grande pour cette épaisseur ?! 1 à 3 couches de fibre et limaille de plomb rajoutées. PS/Coude/PA : 3.1/3.0/2.7/2.7/3.2 mm , 52.5 g , mauvais état de surface : Par vent nul, ne revient pas. Par vent moyen, vol de +40 m avec retour en "S" et chute violente. Reponcé 51.8 g.. Saupoudrage de sable par dessus une fine couche de résine sur les 2 pales mais pas au coude, frotté pour oter l'excès de sable : 52.9 g. Fin de trajectoire trop brutale sinon il va loin et revient bien. |
|||||||||||||||
Vee Rang Forme de Volker Berhens 7 à 8 couches, 2.5 à 3.3 mm, 61.6 g. |
Moulé dans du CPL okoumé 5 mm, 6
couches D de fibre peinte + limaille de plomb + 2 petites
cuillères de talc (33 ml de résine + 15 ml de
durcisseur : il en restait un peu), placé à
20°C (cave août par temps de pluie) avec masse de ...
kg pendant 5 jours ; Hyper dur à démouler
malgré graissage : moule explosé. PS/Coude/PA :
2.4/2.2/2.0/2.2/2.2 mm soit 0.33 à 0.4 mm/couche , 48.9 g
(donné pour 56 g en 3 mm et 72 g en 4 mm), bords de fuite
peu marqués : Par vent nul, va tout droit ! 2 couches de fibre rajoutées aux pales et 1 au coude ainsi que fine plaquette de plomb aux pales entre les 2 couches : 65.9 g non ébavuré. 61.6 g ébavuré PS/Coude/PA : 3.3/3.0/2.5/3.0/3.2 mm. 40-50 m de portée, vol bien mais garde beaucoup de rotation en fin de vol et à tendance à finir son vol en "S" : trous à faire ? |
|||||||||||||||
Agora 1  Forme de Jérome Royo 7 couches, 3.0 à 4.2 mm, 58.3 g. |
Moulé dans du CPL okoumé 5 mm, 7 couches D (les 2 dernières moins larges) de fibre peinte + un peu de limaille de plomb + 2 petites cuillères de talc (25 ml de résine + 12 ml de durcisseur : dur à doser), placé à 20°C (cave août par temps de pluie) avec masse de ... kg pendant 5 jours ; Hyper dur à démouler malgré graissage : moule explosé, manque de résine sur l'extrados où l'on voit les fibres, quelques bulles d'air en bords de profil, 0.4 à 0.57 mm/couche , 51.2 g. Par vent moyen à moyen+, malgré ces défauts de profils, que de très bons retours après un vol de +40 m. Reponcé 49.5 g, peint 50.1 g soit 0.6 g de peinture, 2.75 g sur pale de suite, 3.28 g au coude et 2 g sur pale d'attaque soit 58.3 g plombé et peint. PS/Coude/PA : 4.2/3.6/3.0/3.6/4.2 mm. Le nec plus ultra pour aussie par vent moyen- ? Manque de retour par vent léger. | |||||||||||||||

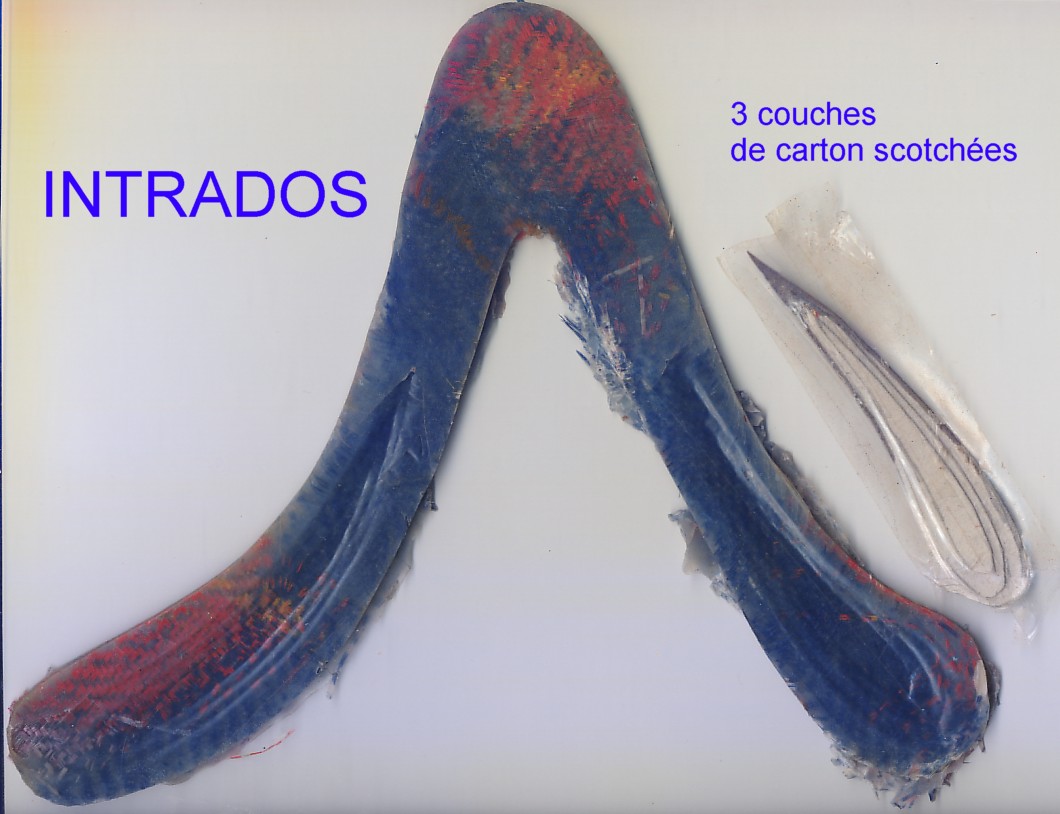

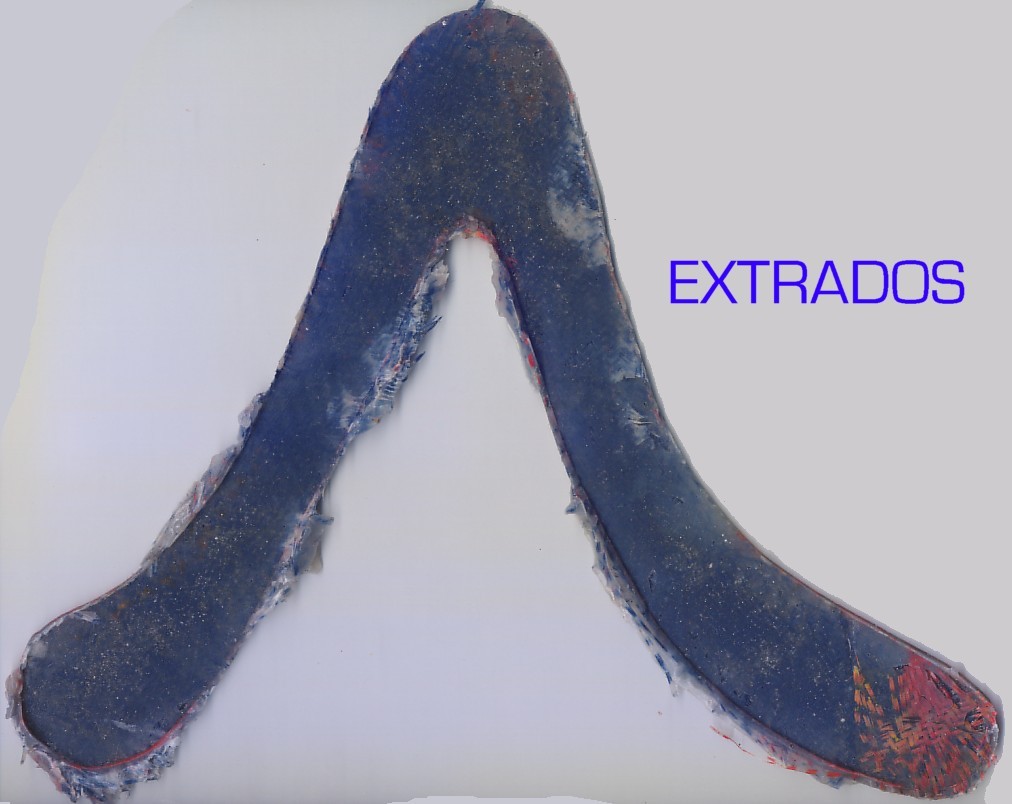

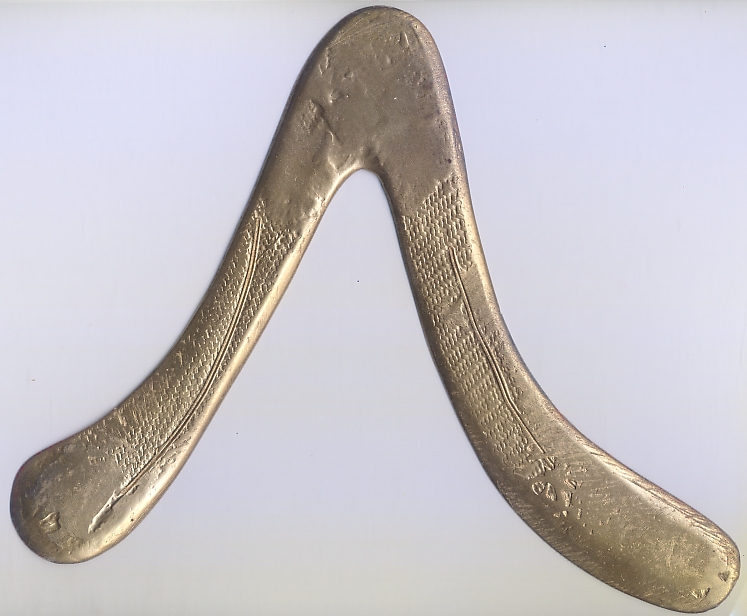

Agora 2   Forme de Jérome Royo 7 à 8 couches, 3.0 à 4.2 mm, 60.4 g. |
Moulé dans du Forex 4mm avec 3 couches de
carton pour former un intrados de type profil FX, 6 couches D de fibre
peinte + beaucoup de limaille de plomb + 3 petites cuillères
de talc (33 ml de résine + 15 ml de durcisseur : du
surplus), placé à 21°C (temps non humide)
avec masse de 10 kg pendant 22 h, démoulé sans
trop de difficulté. Le stoch facilite le
démoulage (en rendant la surface du moule lisse ?) et
améliore l'état de surface du boom : 53.7 g non
ébavuré. 45.5 g profilé PS/Coude/PA :
3.0/2.6/2.2/2.7/3.2 mm. 1 couche rajoutée partout et 1 seconde sur PS, plombs plats insérés 0.8 g sur PS, 1.4 g sur coude et 1.3 g sur PA : 4.2/3.6/3.4/3.0/4.0 ; 62.6 g avec ces 2 bouts de fils de fer et 59.8 g sans. 1 cm2 de fibre et un peu de résine disposés sur la pale d'attaque. 60.4 g. Par vent nul, très bons vols hauts et retours parfois en hélico lent. Offert à Pierre Kutek. |
|||||||||||||||

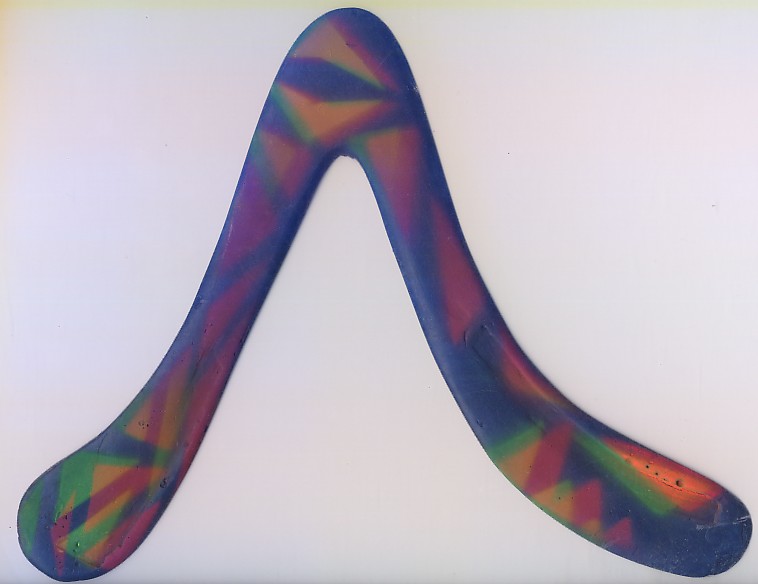

Agora 3 Forme de Jérome Royo  Forme de Jérome Royo 2+4 couches, ... à ... mm, 63.2 g. |
Moulé dans le même moule que l'Agora2 (Forex 4mm) avec 3 couches de carton pour former un intrados, 2 couches D de fibre peinte + limaille de plomb + talc, non démoulé, laissé 4 jours à 20°C (temps non humide). 4 couches de fibre redéposée et plombs applatis (0.5 g PS / 0.8 g PA / 1 g C) placé avec masse de 13.5 kg. Apparement pas dégraissé : décollage au niveau du coude : 61.3 g. Résine remis entre les couches pour recollage OK et résine remis au coude : 63.2 g. Revient tout juste assez par vent nul. Un peu de matière otée et reponcé 60.4 g. Demande un peu plus de puissance au lancé que ces 2 frères ainés. Résine remis au coude pour boucher les trous. Peint 61 g. PS/Coude/PA : 4.2/3.7/4.0/4.2/4.0 mm. Pour Renan Guillou. | |||||||||||||||
Gradus Plan de Georgie Dimantchev |
3 couches de fibre de carbone avec résine talquée, saupoudrage de sciure de CPL bouleau entre les couches 2 et 3, formation d'un creux sous la pale d'attaque par scotchage de morceaux de carton dans le moule. 23.97 g, il faut le lancer face au vent, il manque de trabilité mais ... !! Fracassé sur le stabilisé après une chute verticale. | |||||||||||||||
| Axel H. Plan de Jérome Royo |
3 couches de fibre de carbone avec résine talquée, plaqué entre 2 planches avec 13 kg durant 13h puis diédré avec cale de 1cm à 1cm du bout des 3 pales ... Fabrication ratée car la polymérisation n'était pas finie ! >> poubelle | |||||||||||||||

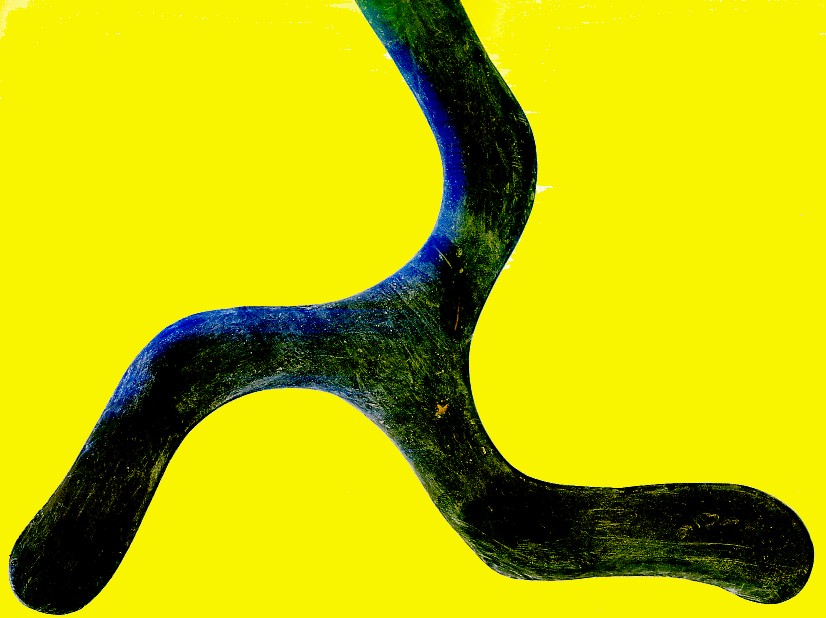

Axel H. Plan de Jérome Royo |
3 couches de fibre de carbone avec résine
talquée, plaqué entre 2 planches avec 13 kg
durant 24h puis diédré avec cale de 1cm
à 1cm du bout des 3 pales. Très peu
profilé : vol avec retour très rapide dans le dos. Profils augmentés, il vole pas trop mal et supporte des lest en bout de pale ... |
