Fabrication d'un boomerang en mi-bois

L'assemblage en mi-bois est au bricoleur du dimanche ce que le tenonet mortaise est au menuisier !

Outillage nécessaire :
Déroulement de la réalisation :

Vous avez obtenu 2 planches de bois massif (pommier, bouleau, chêne, robinier, ...) de 8 à 13 mm d'épaisseur et de 25 à 80 mm de large et d'au moins 200 mm de long à l'aide de la scie à ruban et du rabot.

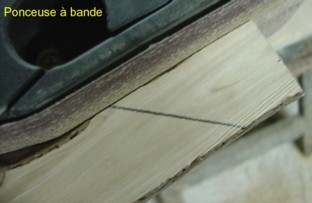

Ponçage de l'épaisseur

Poncage de l'épaisseur
Vous allez poncer une longueur de 40 à 80 mm sur toute l'épaisseur sur chacune des 2 planches.



(sur ces photos le trait est inutile)

Vous positionner les 2 planches l'une sur l'autre avec l'angle que vous souhaitez pour votre assemblage.

La surface plate de chacune des 2 planches se situera au niveau de l'assemblage.

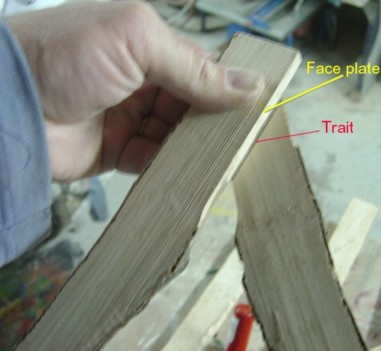

La surface plate vous guide pour tracer un trait sur chacune des 2 planches.

Il faut maintenant usiner la moitié de l'épaisseur de chacune des planches jusqu'au trait précédemment tracé.

Pour cela j'ai bricoler le "montage d'usinage" suivant.

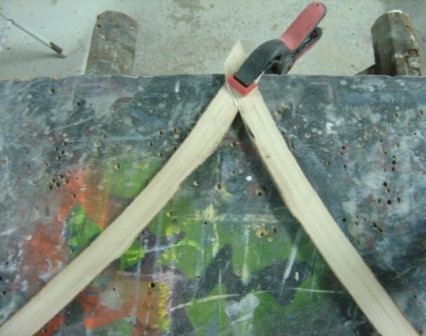

   Planche en position l'une sur l'autre

Planche en position l'une sur l'autre.
.

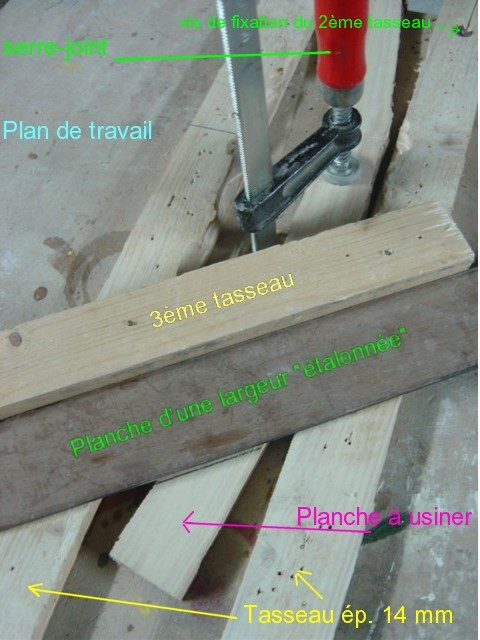

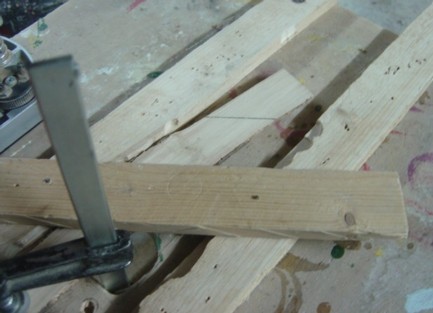

Montage d'usinage.Sur un plan de travail, je cloue un tasseau d'une épaisseur supérieure à celle des planches à usiner.

Je perce des trous oblongs dans le plan de travail qui me permettent de fixer _ à l'aider de 2 vis _ un 2ème tasseau de la même épaisseur que le premier et parallèlement (approximatif) au premier.

Le plan de travail est troué entre les 2 tasseaux. Ce trou permet de faire passer un serre-joint qui plaque la planche à usiner sur le plan de travail.

Je place alors la planche d'une largeur étalonnée sur le trait tracé sur la planche à usiner comme sur la figure ci-contre. Je place un 3ème tasseau le long de cette planche d'une largeur étalonnée et le cloue sur les 2 tasseaux parallèles situés dessous.

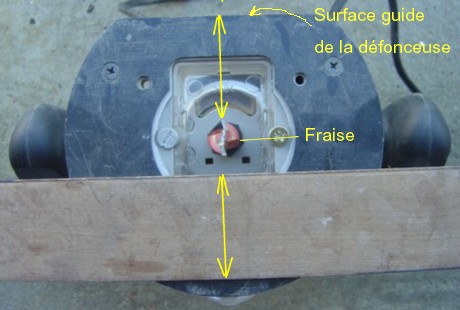

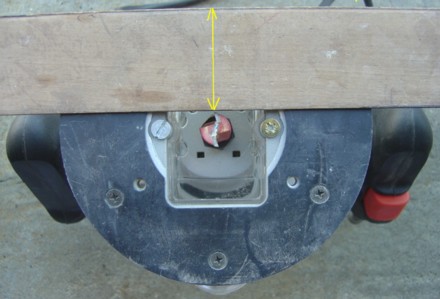

Défonceuse vue de dessous.

Défonceuse vue de dessous.
Remarque sur la planche étalonnée :

J'ai réussi à trouvé une planche (issue d'un té en bois) d'une largeur identique à la distance entre le bord de la fraise et la surface guide de la défonceuse.

Cette planche me facilite le travail bien que sans elle on peut se débrouiller à placer la 3ème tasseau parallèle et à la bonne distance du trait tracé sur la planche à usiner.

Vue avant l'usinage.

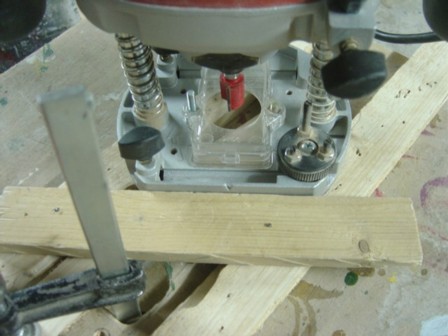

Vue pendant l'usinage

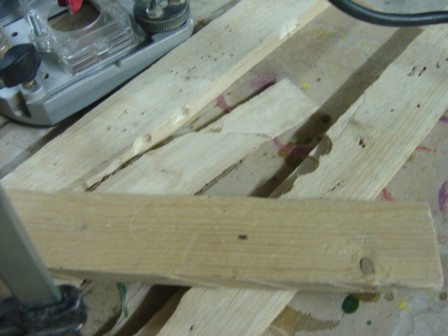

Vue après l'usinage.
La défonceuse repose sur les 2 tasseaux parallèles qui ne doivent pas être trop éloignés l'un de l'autre.

La défonceuse est guidée par le 3ème tasseau.

Il reste à usiner de manière classique à une défonceuse : venir tangenter la surface de la planche à usiner. Réglez la profondeur d'usinage à la moitié (au maximum) de l'épaisseur de la planche à usiner.

Lors de l'usinage, les efforts de coupe peuvent avoir tendance à déplacer la planche à usiner. Un seul serre-joint est parfois insuffisant !

L'usinage étant réalisé sur 1 des 2 planches, il ne reste plus qu'à renouveller l'opération sur l'autre planche.



Mi Bois réalisé.

Lors de l'usinage, la planche à usiner peut se décoller du plan de travail du fait qu'elle y est mal fixée ou du fait des fibrations engendrées par l'usinage d'où des défauts possibles comme celui présenté (mais c'est pas la mer à boire).

Les 2 planches étant usinées, il ne reste plus qu'à les coller.

Il se peut que l'assemblage ne soit pas parfait et que l'on voit un espace entre les 2 planches en général d'un seul côté mais avec l'entrainement ce défaut devrait disparaître.

Surtout que le travail n'est pas fini et l'aspect de l'assemblage peut changer.

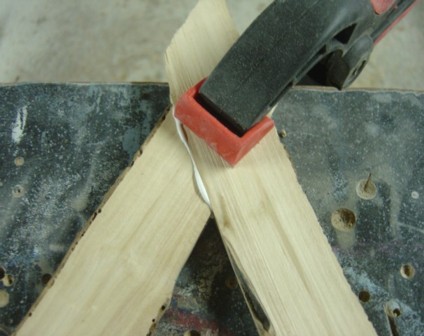

Zoom coude.
Les 2 mi-bois.

Collage

Réalisez votre découpe.

Il reste à raboter chacune des faces puis à poncer à la ponceuse à bande (dans le sens des fibres du bois) pour obtenir l'épaisseur que vous souhaitez (en général pas moins de 6 mm et pas plus de 10 mm).

Boomerang taillé.
Boomerang taillé.


...

Voici 2 autres réalisations (bouleau en haut et pommier en bas).

Le boomerang est passé à l'huile de lin d'où la différence de teinte entre les 2 planches initiales et le boomerang final.
Mi Bois en bouleau.

Mi Bois en pommier
